Instalación de Líneas Llave en Mano
Si el plano de su planta, su producto y su capacidad no encajan en una línea lista, dibujamos la línea desde cero. De la visita técnica a la puesta en marcha: un solo interlocutor, una sola responsabilidad.
- Alcance
- De la visita técnica a la puesta en marcha
- Proceso
- 6 pasos
- Entrega
- En funcionamiento
01Por qué un proyecto a medida
Líneas que no caben en el catálogo
Las líneas que montamos para pasas, orejones, higos secos, tomate seco y dátiles no se componen todas de las mismas estaciones. En los casos de abajo, la línea se construye desde cero.
- 01
La planta no encaja en una distribución estándar
Si la separación entre columnas, la altura del techo o la medida de las puertas condicionan la disposición de la línea, la línea se dibuja según el edificio, no según el catálogo.
- 02
La capacidad queda entre dos escalones
Si el objetivo de toneladas/hora cae entre los escalones existentes, las estaciones se dimensionan una por una; el cuello de botella de la línea se elige en consecuencia.
- 03
Hay que ampliar una línea en funcionamiento
Se añaden estaciones antes o después de la línea existente. Las cotas de conexión y la velocidad de alimentación se ajustan a la máquina que ya está en campo.
Detalle de fabricación

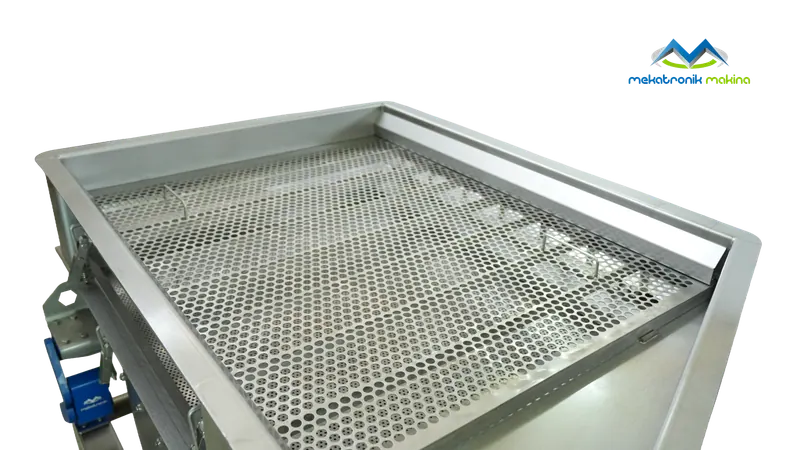

Textura de criba perforada

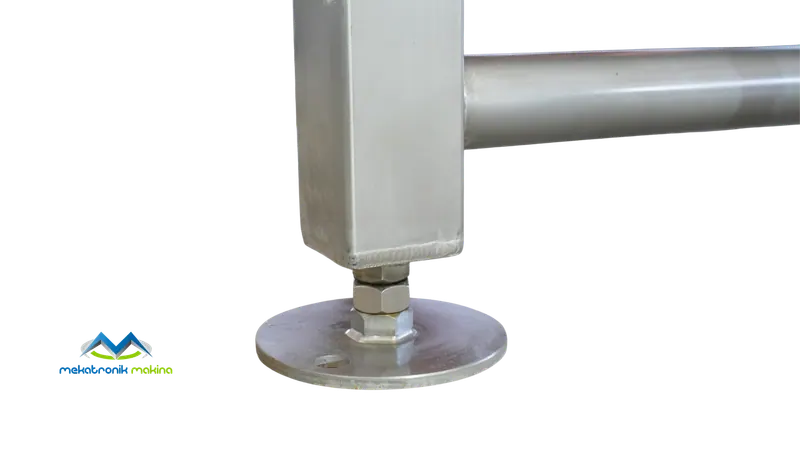

Pie de plato regulable

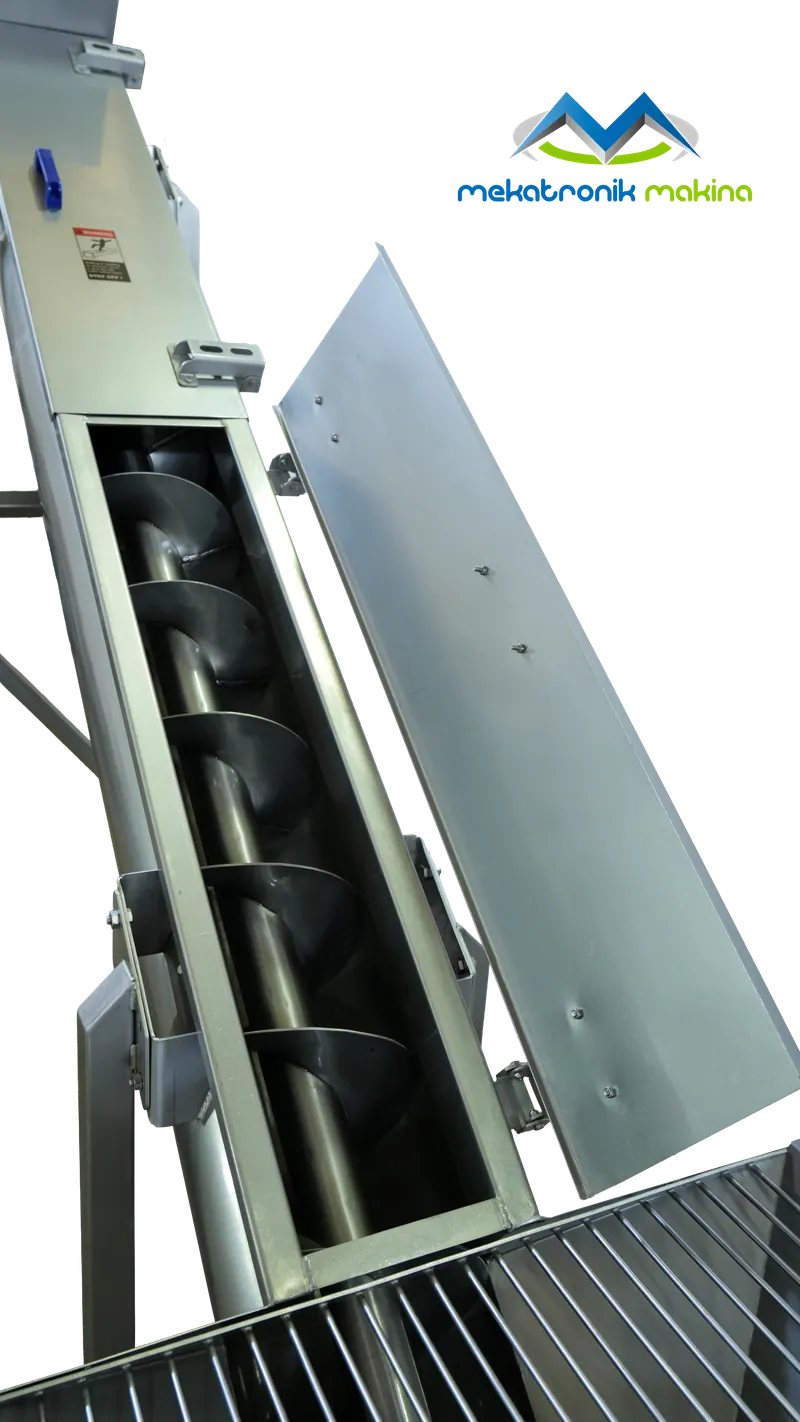

Espiral de tornillo dentro de un tubo

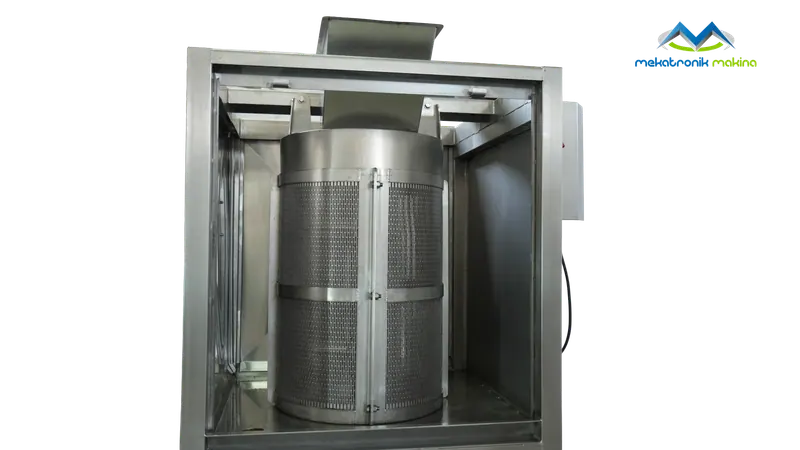

Cesta de filtro desmontable
02Proceso
6 pasos de la visita técnica a la puesta en marcha
Cada paso termina con un entregable concreto en sus manos. El paso siguiente empieza cuando se aprueba el entregable del anterior.
01
Visita técnica y medición
Vamos a la planta. La superficie disponible, la separación entre columnas, la altura del techo, el ancho de las puertas, la línea existente y el punto de entrada del producto se miden en el lugar. En la misma visita se habla de la humedad, el tamaño de grano y el nivel de suciedad del producto a procesar.
Entregable de este paso
- Croquis de medidas
- Nota de producto y capacidad
02
Plano de distribución
La línea se dibuja a escala sobre las dimensiones reales de la planta. El orden de las estaciones, los pasillos de los operadores y los puntos de conexión de agua y electricidad se fijan sobre el plano. No se pasa a fabricación sin la aprobación del plano.
Entregable de este paso
- Plano de distribución a escala
- Lista de estaciones
03
Fabricación
Las estaciones del plano aprobado se fabrican en nuestra fábrica de Kemalpaşa. En las superficies en contacto con el producto se usa inoxidable AISI 304 de grado alimentario, pasando a AISI 316 según el proceso. El tablero eléctrico se prepara en el mismo lugar.
Entregable de este paso
- Máquinas
- Tablero eléctrico
04
Montaje
Las máquinas se envían a la planta y se instalan en sus posiciones del plano. Las cotas entre estaciones, las velocidades de alimentación, las líneas de agua y el cableado se conectan en obra.
Entregable de este paso
- Línea instalada
- Pruebas de conexión
05
Puesta en marcha y capacitación
La línea hace una prueba de funcionamiento con producto real; la capacidad y los ajustes de las máquinas se verifican en condiciones de producción. Los operadores se capacitan al pie de la máquina, con su propio producto.
Entregable de este paso
- Producción de prueba
- Capacitación de operadores
06
Posventa
Tras la instalación continúan el soporte técnico y el suministro de repuestos. Las máquinas tienen 1 año de garantía desde la fecha de factura contra defectos de fabricación, mano de obra y material; los rodamientos y los motores quedan fuera de la garantía.
Entregable de este paso
- Soporte técnico
- Repuestos
La duración y el alcance varían según el proyecto; las cifras exactas se definen en la cotización.
03Dibujo
Dibujamos un plano de distribución a escala
La línea se dibuja escalada sobre las dimensiones reales de la planta. Usamos 1:100 para el detalle de estación, 1:500 para el conjunto de la línea y 1:1000 para planos de plantas grandes.
El plano muestra más que la distribución. Se calculan los pesos de las piezas portantes y el peso total de la línea; así la carga sobre el piso, la necesidad de grúa y el plan de envío se conocen antes del montaje. Cuando hace falta, también se genera una vista tridimensional de la línea, de modo que los pasillos de los operadores pueden probarse sobre el papel.
- Escalas
- 1:100, 1:500, 1:1000
- Salida del plano
- Distribución, orden de estaciones, puntos de conexión
- Cálculo
- Pesos de las piezas y peso total de la línea
- Cuando hace falta
- Vista tridimensional de la línea
El orden del plano es el mismo en obra: las estaciones se instalan a cotas que se alimentan entre sí.
04Preguntas frecuentes
Lo más preguntado sobre los proyectos a medida
Los plazos de entrega, la garantía y el soporte posventa siguen las mismas reglas también en los proyectos a medida.
05Cotización
Cuéntenos su planta; dibujemos la línea juntos
La superficie disponible, el producto que procesa y la capacidad objetivo bastan para empezar. El plano de distribución y la lista de estaciones llegan con la cotización.
